ولت آمپرمتر مربع چراغ سیگنالی

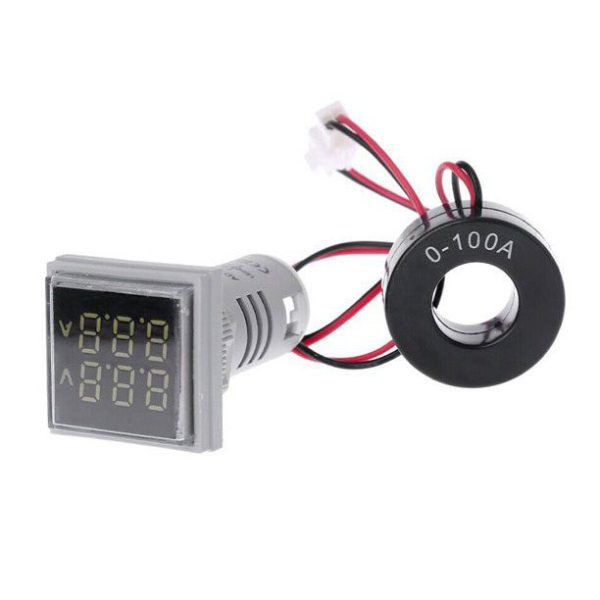

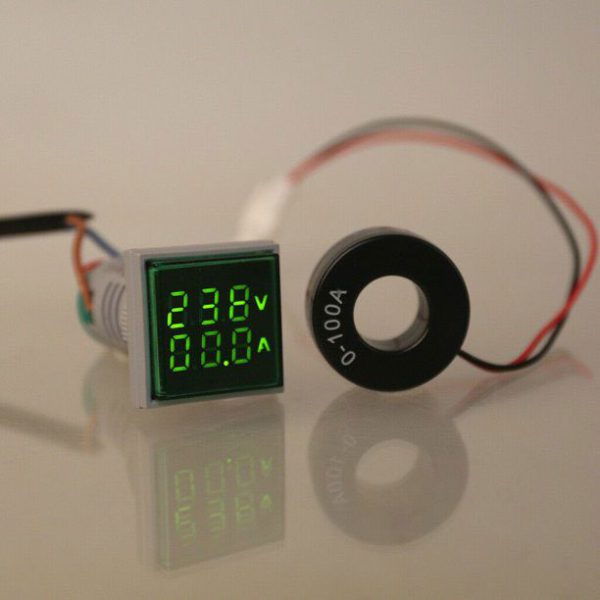

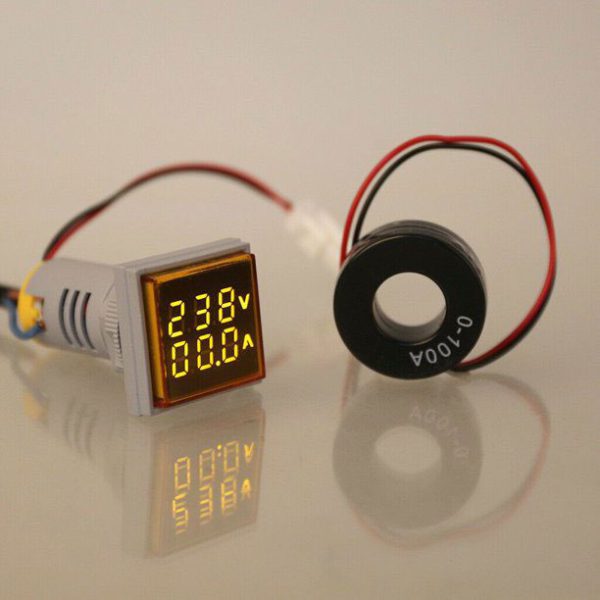

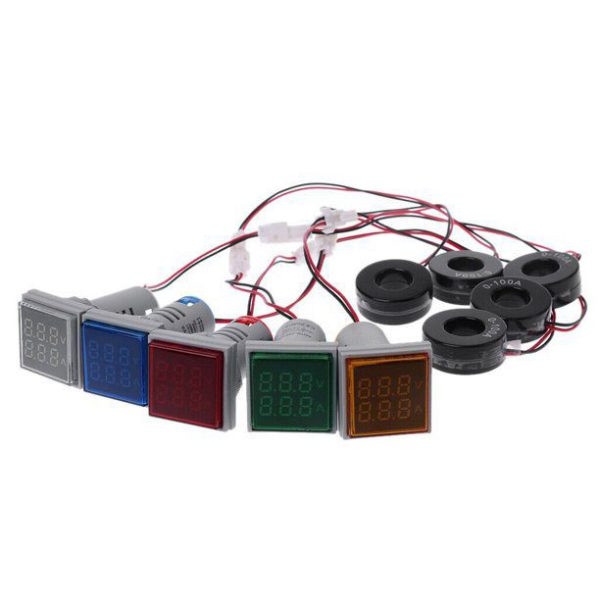

دین صورت که در دو تیپ گرد و مربع و در ۵ رنگ قرمز، زرد، سبز، سفید و آبی ارائه می شود. ولت آمپر متر چراغ سیگنالی قابلیت اندازه گیری ولتاژ از 50 تا 500 ولت و جریان AC از 0 تا 100 آمپر را دارا میباشد. ترانس جریان مربوطه همراه محصول ارائه می گردد. دقت بالا و سایز کوچک و استاندارد این محصول در کنار قیمت پایین از ویژگی های آن می باشد.

کاربرد چراغ سیگنال ولت آمپر متر ETC

برای راه اندازی تجهیزات الکتریکی و الکترونیکی ، ۲ شرط اصلی وجود دارد . اول نرمال بودن ولتاژ راه اندازی و دوم میزان جریان مصرفی . محصول ولت آمپر متر چراغ سیگنالی ETC این دید را به شما می دهد تا بصورت لحظه ای و دایمی جریان و ولتاژ را با دقت بالا ارزیابی کنید.

نحوه نصب ولت آمپر متر چراغ سیگنالی ETC

نصب در شبکه تک فاز

برای روشن کردن ولت آمپر متر چراغ سیگنالی ETC کافیست فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز را به شما نشان می دهد .

ولی از آنجاییکه هنوز ترانس جریان (CT)وارد مدار نشده ، جریان صفر آمپر می باشد . برای اندازه گیری و نشان دادن جریان ، کافیست ترانس جریانرا به بدنه چراغ سیگنال از طریق سوکت وصل کنید .

سپس سیم هر فازی را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .

نصب در شبکه ۳ فاز

در شبکه ۳ فاز ، ۳ عدد ولت آمپر متر چراغ سیگنالی ETC بر روی تابلو باید نصب شود . جهت روشن کردن این چراغ سیگنال های ETC، دو مسیر پیش روی شماست .مسیر اول اینکه فاز و نول را به پایه های X1 و X2 بدهید .
